Консольный кран принцип работы особенности конструкции области применения и преимущества
Кран укосина играет ключевую роль в обеспечении устойчивости и надежности консольного крана. Именно укосина принимает значительные силы растяжения, предотвращая деформацию стрелы и уменьшая нагрузку на основной механизм. Этот элемент конструкции позволяет увеличить грузоподъемность без существенного увеличения массы крана.
Содержание статьи:

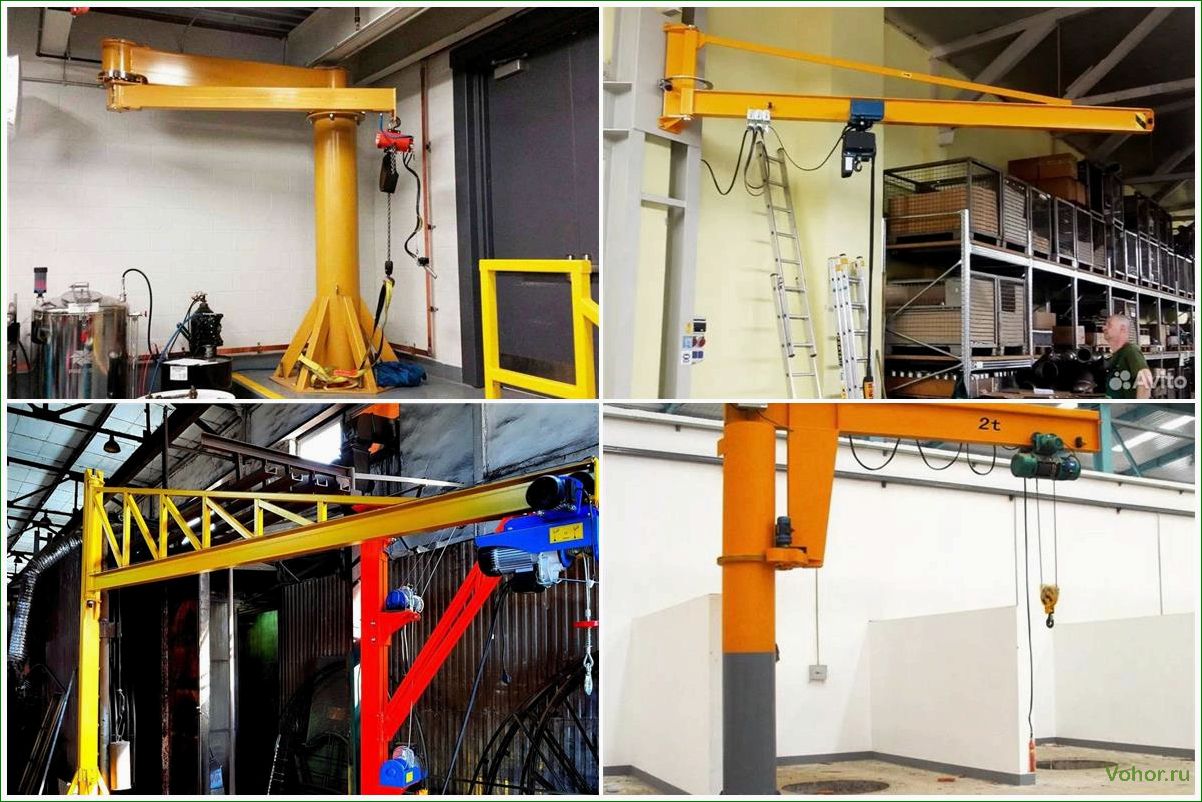

Консольный кран отличается наличием поворотной стрелы, закреплённой на вертикальной стойке. Такая конструкция обеспечивает широкий радиус действия и позволяет выполнять работы в ограниченном пространстве. Благодаря крану укосина обеспечивается долговечность и безопасность эксплуатации даже при интенсивных нагрузках.
Применение консольных кранов эффективно на строительных площадках, в портах и при погрузочно-разгрузочных операциях. Рекомендовано использовать модели с усиленной укосиной для работы с нестандартными грузами, что повышает стабильность и снижает риск аварийных ситуаций. Конструкция легко адаптируется под индивидуальные задачи, что делает консольные краны универсальным инструментом в промышленности.
Конструктивные элементы консольного крана и их влияние на грузоподъёмность
Роль стрелы и поворотного узла
Стрела консольного крана должна иметь баланс между прочностью и легкостью, чтобы обеспечить оптимальный момент сопротивления. Применение профильных труб или сварных конструкций с добавлением ребер жесткости улучшает распределение нагрузок и уменьшает изгибающие моменты. Поворотный узел с подшипниками скольжения или качения требует точной подгонки для снижения трения и обеспечения плавного вращения со стабильной осью, что защищает конструкцию и продлевает срок службы при максимальных нагрузках.
Влияние мачты и основания
Мачта консольного крана тесно связана с устойчивостью всей системы, ее конструкция должна учитывать ветровые и эксплуатационные нагрузки. Укосина, закрепленная от мачты к стреле, стабилизирует механизм, снижая напряжения в сварных швах и местах крепления. Надежное основание со специально рассчитанными крепежными элементами предотвращает нежелательные смещения и сохраняет грузоподъёмность при длительной работе. Совмещение этих элементов при проектировании позволяет повысить грузовой потенциал крана без увеличения его габаритов.
Технические требования и условия монтажа консольных кранов на производстве
Для монтажа консольного крана необходимо обеспечить жесткое и ровное основание, способное выдерживать статические и динамические нагрузки. Особое внимание уделяют установке кран укосины 5 т, которая обеспечивает устойчивость конструкции и защищает от избыточных деформаций при работе с грузами. Монтаж укосины проводят с помощью прочных крепежных элементов, выдерживающих минимальную нагрузку, превышающую расчетную нагрузку крана на 25%.
Выбор места установки и подготовка фундамента
Устанавливайте консольный кран на прочный бетонный фундамент с классом не ниже В25. Ровность поверхности не должна превышать отклонения 2 мм на 1 м длины. Фундамент планируют с учетом распределения весовых нагрузок крана и перемещаемого груза, чтобы избежать деформаций. Допускается установка на металлические конструкции только при подтверждённой несущей способности с расчетами прочности и стабильности.
Требования к креплению и проверка безопасности
Используйте высокопрочные анкерные болты класса не ниже 8.8, надежно фиксирующие консольный кран и кран укосину. После установки проводят контроль геометрии и фиксируют параметры, исключающие перекос и люфты в узлах. Проводите испытания пуском с максимальной нагрузкой минимум три раза, фиксируя стабильность работы и отсутствие деформаций. Особое внимание уделяйте соединениям укосины и основной колонны крана, чтобы предотвратить риск разрушений.
Обзор сфер применения консольных кранов в строительстве и промышленности
Консольные краны успешно применяются для подъёма и перемещения грузов в ограниченных пространствах и зонах с нестандартной планировкой. В строительстве они удобны при монтаже металлоконструкций, укладке кирпичной кладки и работе с крупногабаритными элементами на малой высоте. Особенной популярностью пользуются модели с краном-укосиной, которые обеспечивают дополнительную устойчивость при работе с грузами значительного веса.
Использование консольных кранов в строительстве
Используйте консольные краны в строительных проектах для оперативного перемещения строительных материалов прямо около фасадов и внутри зданий. Кран с укосиной оптимален для работы на стройплощадках с ограниченными габаритами, так как конструкция снижает нагрузки на монтажные узлы и обеспечивает безопасное управление грузами. Особенно эффективно применение таких кранов при монтаже инженерных систем, установке оконных блоков и складировании стройматериалов.
Применение консольных кранов в промышленности
В производственных цехах консольные краны с укосиной позволяют оптимизировать процесс сборки и ремонта оборудования за счёт возможности точной подачи инструментов и деталей. Они гарантируют плавное вращение и высокую грузоподъёмность при работе с тяжёлыми элементами. Используйте данные краны для обслуживания технологических линий, перемещения пресс-форм, а также в складских помещениях для ускорения погрузочно-разгрузочных операций.
